軸承的安裝軸承的維護

安裝維護

正確地使用產品能夠獲得更佳的產品體驗。

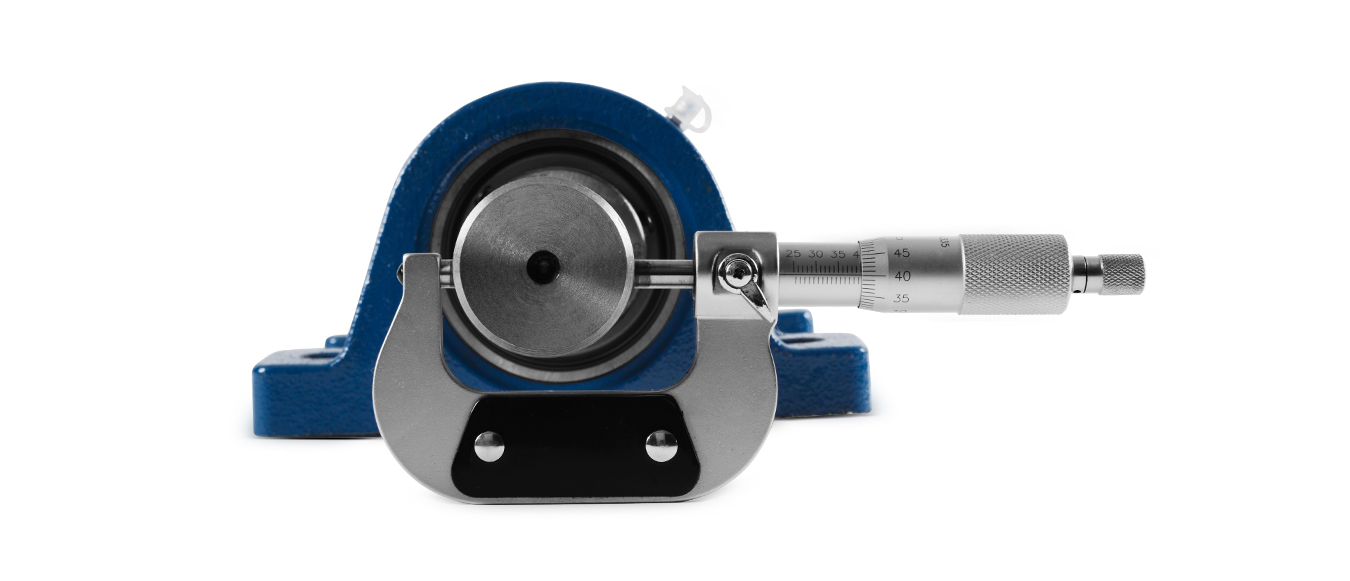

檢查底座的剛性、安裝面的平面度、軸的尺寸公差等是否合格。

安裝軸公差推薦表

軸徑				UK系列
軸徑				軸推薦公差(h9)
mm		in		?μm		in
>	≤	>	≤	max	min	max	min
10	18	7/16	11/16	0	-43	0	-0.0017
18	30	3/4	1-1/8	0	-52	0	-0.0021
30	50	1-3/16	1-15/16	0	-62	0	-0.0024
50	80	2	3-1/8	0	-74	0	-0.0029
80	120	3-3/16	4-11/16	0	-87	0	-0.0034
120	180	4-3/4	7-1/16	0	-100	0	-0.0039

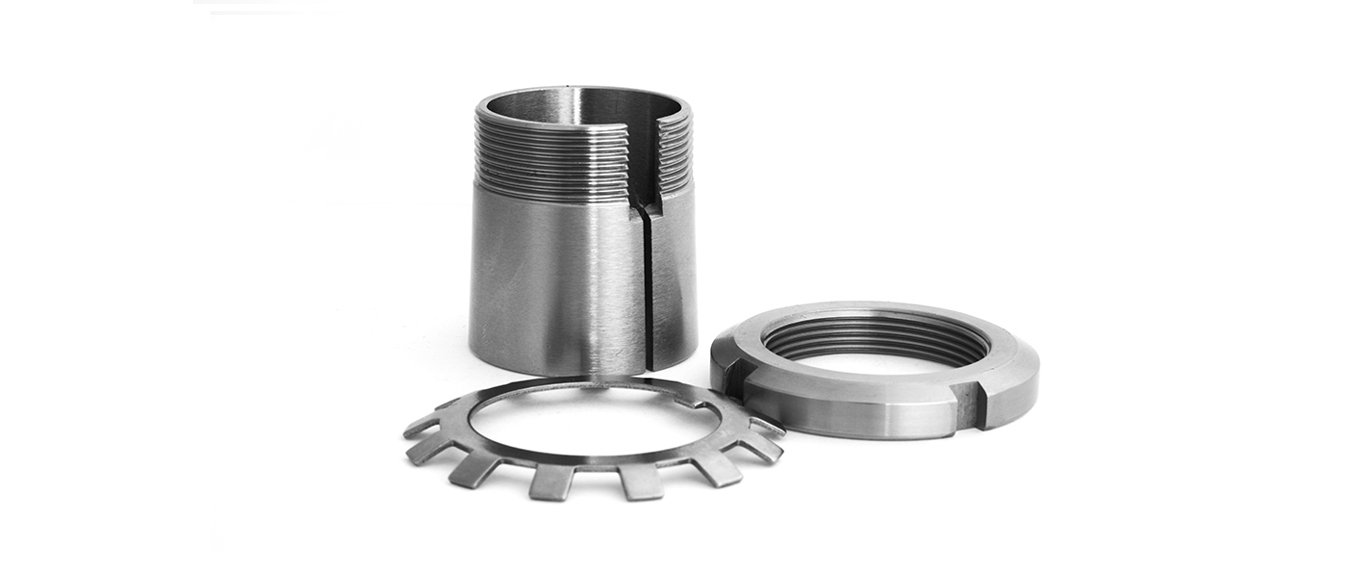

將緊定套上的鎖緊螺母、鎖緊墊圈拆分。

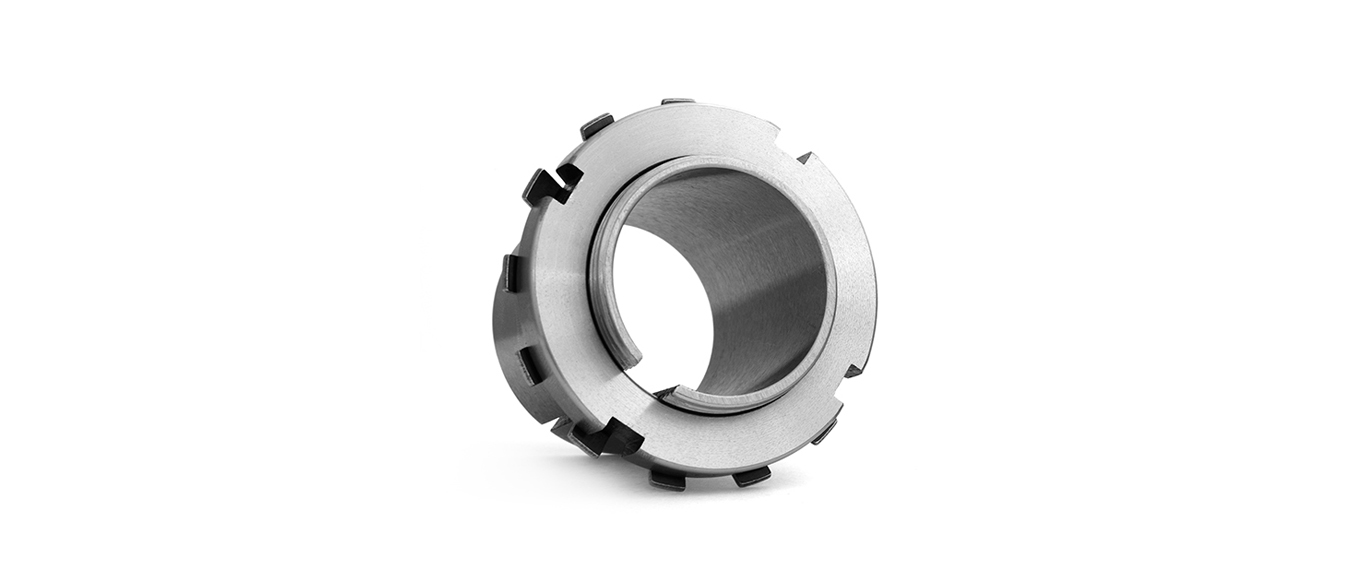

將緊定套插入到軸上，置于所定帶座軸承的安裝位置。

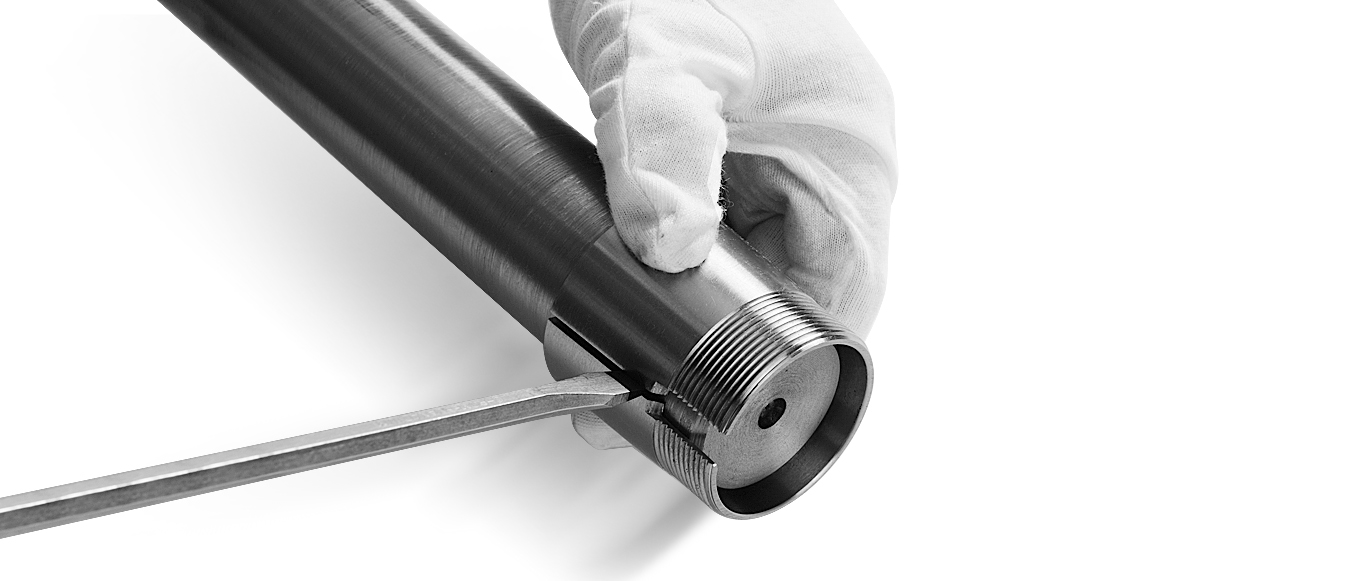

緊定套插入困難時，可把螺絲刀等插入緊定套的槽口部位擴大槽口使其容易插入。

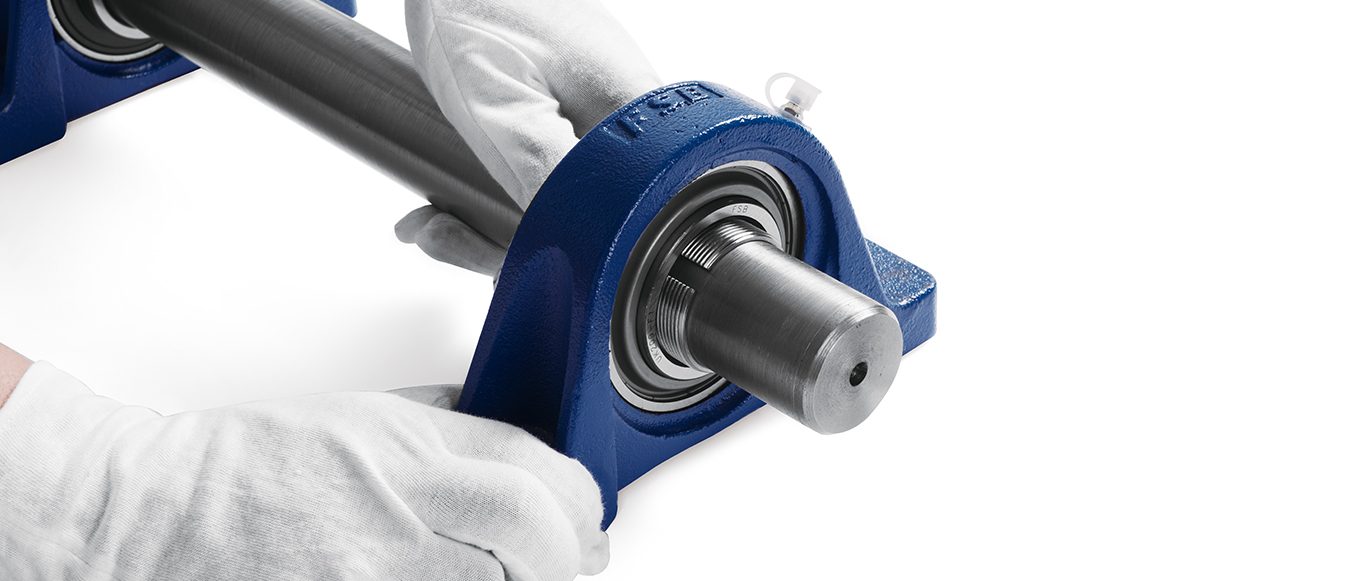

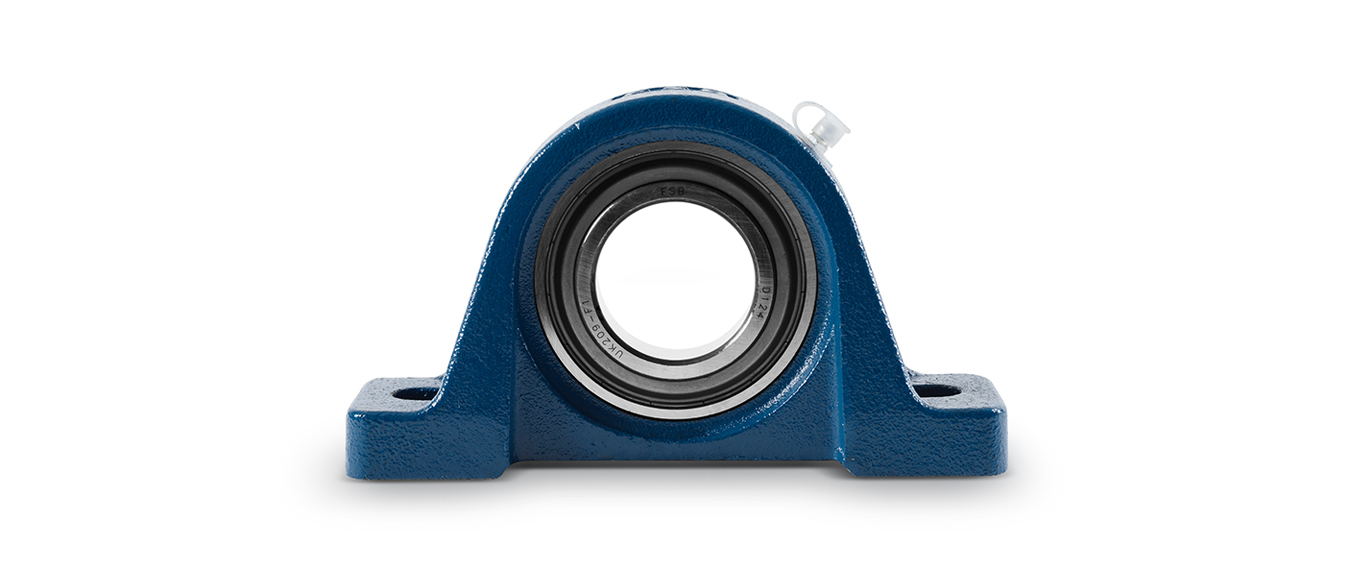

將帶座軸承插入軸上，置于所定位置。

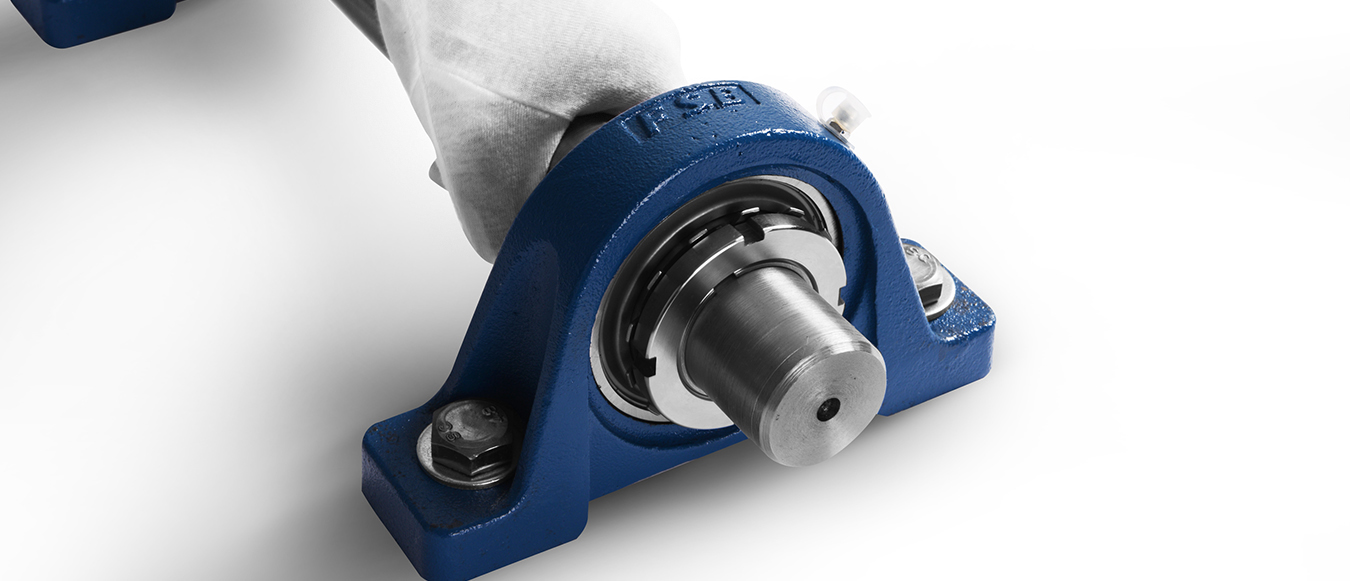

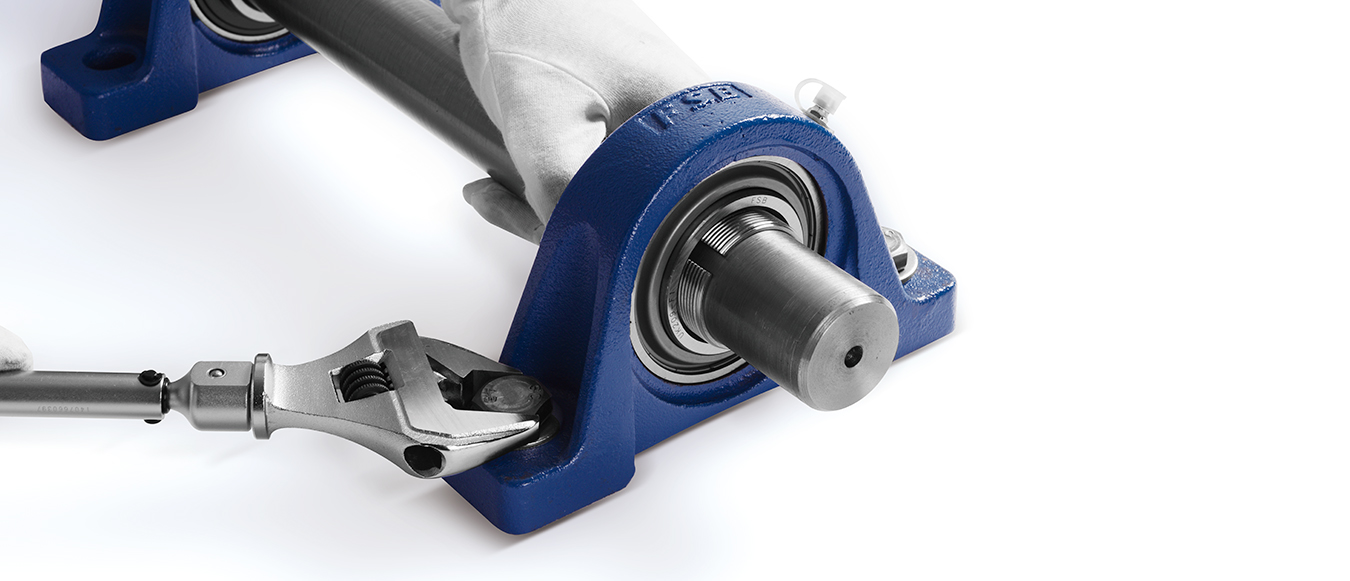

用扭矩扳手按規定的鎖緊扭矩將軸承座的安裝螺栓擰緊。

軸承座安裝螺栓鎖緊扭矩推薦表

螺栓公稱型號		鎖緊扭矩(±10%)
mm	in	N.m	lbf.in	lbf.ft
M6	1/4	4.0	33	3
M8	5/16	8.0	71	6
M10	3/8	17	151	13
M12	7/16	29	257	21
M14	1/2	47	416	35
M16	5/8	73	646	54
M18	-	107	947	79
M20	3/4	145	1280	107
M22	7/8	200	1770	148
M27	1	372	3290	275
M30	1-1/8	500	4430	369
M33	1-1/4	690	6110	509
M36	1-3/8	880	7790	649

備注:適用于P,F,FS,FL,FC,FT,FA,FB,LF,FD軸承座

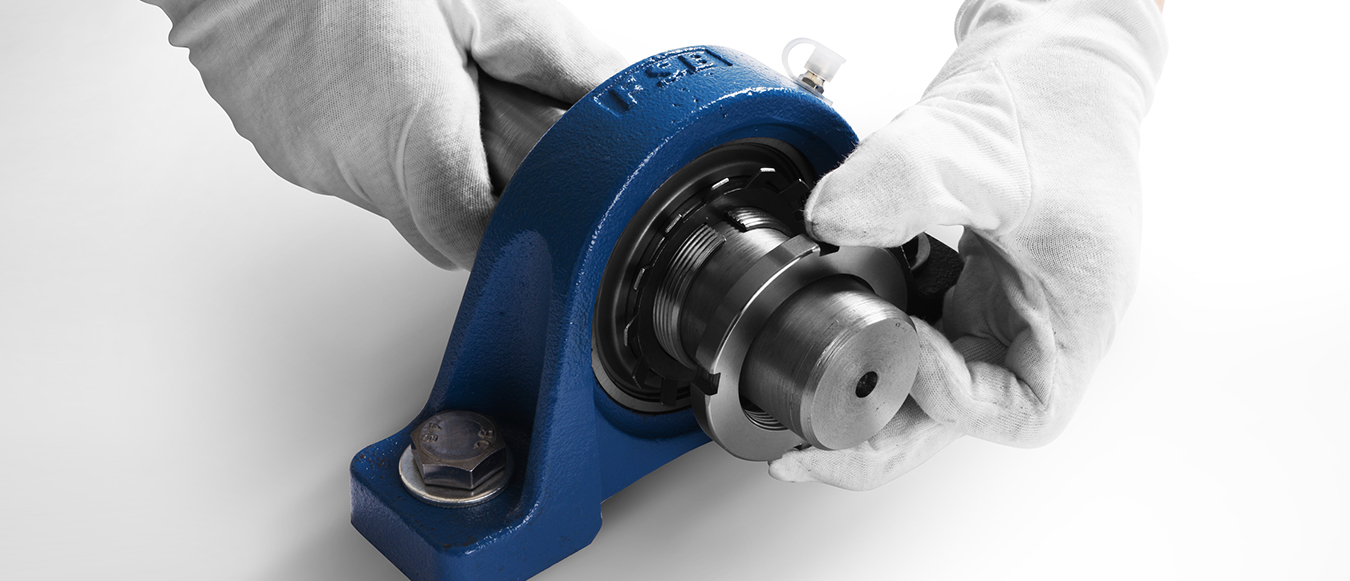

在緊定套上安裝鎖緊墊圈和鎖緊螺母，用手擰緊鎖緊螺母

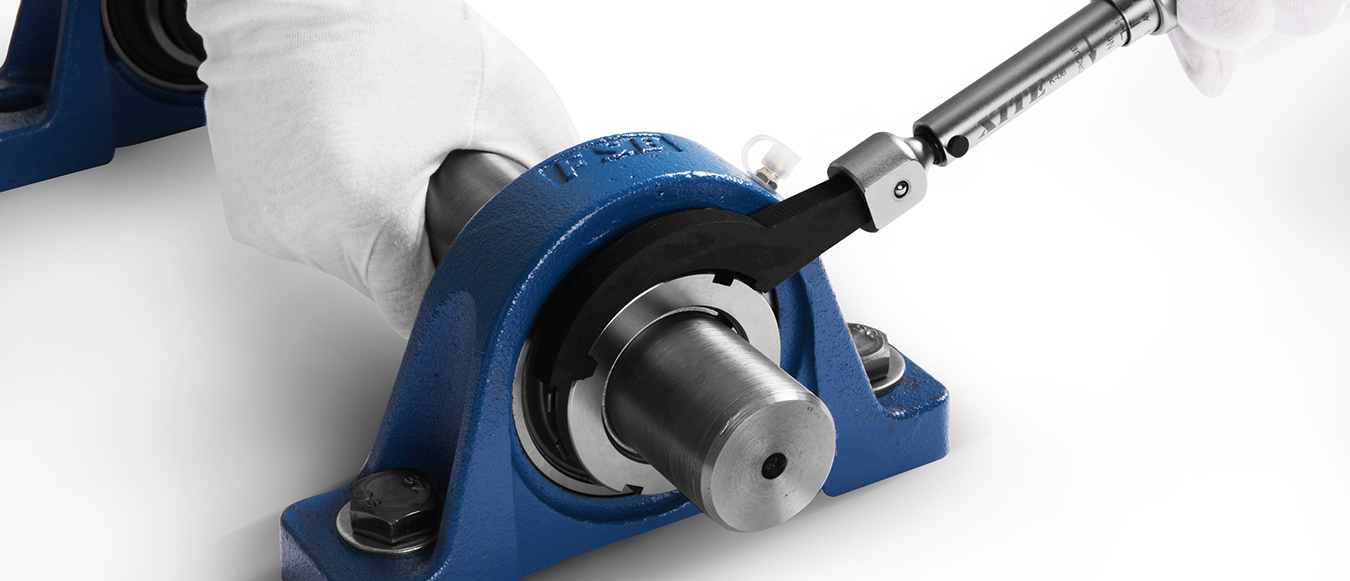

用扭矩扳手按規定的鎖緊扭矩將緊定套的鎖緊螺母擰緊

鎖緊螺母鎖緊扭矩推薦表

內徑型號	使用條件：普通載荷（Crx0.12＞Pr）
	UK200鎖緊扭矩（±10%）				UKX00鎖緊扭矩（±10%）				UK300鎖緊扭矩（±10%）
	N·m	lbf.in	lbf.ft	Cr(KN)	N·m	lbf.in	lbf.ft	Cr(KN)	N·m	lbf.in	lbf.ft	Cr(KN)
05	32	283	24	14	44	389	33	19.5	38	336	28	21.2
06	38	336	28	19.5	50	443	37	25.5	57	505	42	26.7
07	50	443	37	25.5	63	558	47	30.7	75	664	55	33.4
08	63	558	47	30.7	94	832	69	33.2	100	885	74	40.7
09	75	664	55	33.2	94	932	69	35.1	150	1330	111	48.9
10	94	832	69	35.1	138	1220	102	43.6	188	1660	139	62
11	125	1110	92	43.6	175	1550	129	52.7	225	1990	166	71.6
12	163	1440	120	52.7	207	1830	153	57.2	281	2490	207	81.9
13	188	1660	139	57.2	244	2160	180	66.3	331	2930	244	92.7
15	213	1890	157	66.3	269	2380	199	72.8	469	4150	346	113
16	250	2210	185	72.8	319	2820	235	83.2	563	4980	415	123
17	275	2430	203	83.2	369	3270	272	95.6	663	5870	489	133
18	325	2880	240	95.6	425	3760	314	109	763	6750	563	143
19	-	-	-	-	-	-	-	-	888	7860	655	153
20	-	-	-	-	613	5430	452	133	1110	9800	817	173
22	-	-	-	-	-	-	-	-	1530	13500	1130	205
24	-	-	-	-	-	-	-	-	1840	16300	1360	207
26	-	-	-	-	-	-	-	-	2210	20500	1710	229
28	-	-	-	-	-	-	-	-	2690	23800	1980	253

內徑型號	使用條件：普通載荷（Crx0.12<Pr）
	UK200鎖緊扭矩（±10%）				UKX00鎖緊扭矩（±10%）				UK300鎖緊扭矩（±10%）
	N·m	lbf.in	lbf.ft	Cr(KN)	N·m	lbf.in	lbf.ft	Cr(KN)	N·m	lbf.in	lbf.ft	Cr(KN)
05	56	496	41	14	79	699	58	19.5	68	602	50	21.2
06	68	602	50	19.5	90	767	66	25.5	101	894	75	26.7
07	90	767	66	25.5	113	1000	83	30.7	135	1200	100	33.4
08	113	1000	83	30.7	169	1500	125	33.2	180	1590	133	40.7
09	135	1200	100	33.2	169	1500	125	35.1	270	2390	199	48.9
10	169	1500	125	35.1	248	2200	183	43.6	338	2990	249	62
11	225	1990	166	43.6	315	2790	232	52.7	405	3590	299	71.6
12	293	2593	216	52.7	371	3280	274	57.2	506	4480	373	81.9
13	338	2990	249	57.2	439	3890	324	66.3	596	5280	440	92.7
15	383	3390	283	66.3	484	4280	357	72.8	844	7470	623	113
16	450	3980	332	72.8	574	5080	424	83.2	1010	8970	748	123
17	495	4380	365	83.2	664	5880	490	95.6	1190	10600	880	133
18	585	5180	432	95.6	765	6770	565	109	1370	12200	1010	143
19	-	-	-	-	-	-	-	-	1600	14100	1180	153
20	-	-	-	-	1103	9760	814	133	1990	17600	1470	173
22	-	-	-	-	-	-	-	-	1750	24300	2030	205
24	-	-	-	-	-	-	-	-	3310	29300	2440	207
26	-	-	-	-	-	-	-	-	3980	35300	2940	229
28	-	-	-	-	-	-	-	-	4840	42800	3570	253
Cr=基本額定動載荷，Pr=當量動載荷

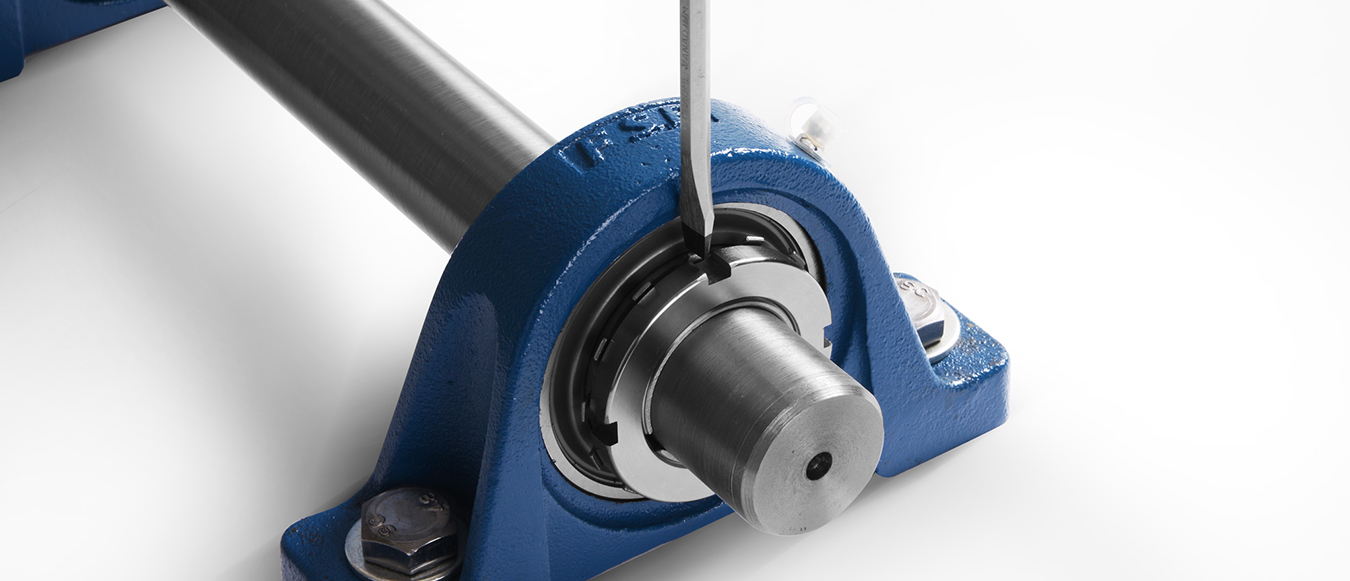

將和鎖緊螺母外徑面的缺口位置相一致的墊圈的爪（1枚）折彎在鎖緊螺母外徑面的缺口位置，進行鎖緊螺母的防松處理。

用手轉動軸，確認軸承的旋轉狀態是否異常。
